O modelo OSI define 7 camadas de comunicação em rede. O modelo TCP/IP as condensa em 4. Ambos descrevem como os dados viajam de um dispositivo para outro pela internet.
Resumo O modelo OSI (Open Systems Interconnection) é um framework de 7 camadas que descreve como os dados se movem entre dispositivos em uma rede, de sinais físicos na Camada 1 a aplicações voltadas para o usuário na Camada 7. O modelo TCP/IP é uma implementação de 4 camadas que alimenta a internet real. O OSI é usado como referência para entender conceitos de rede; o TCP/IP é o que as redes reais executam. HTTP opera na Camada 7 (Aplicação). TLS opera na Camada 6 (Apresentação). TCP e UDP operam na Camada 4 (Transporte). O roteamento IP acontece na Camada 3 (Rede).
O que é o modelo OSI?
O modelo OSI (Open Systems Interconnection) é um framework conceitual que divide a comunicação em rede em 7 camadas distintas. Cada camada lida com uma função específica e se comunica apenas com as camadas diretamente acima e abaixo dela.
O modelo OSI foi desenvolvido pela ISO em 1984. Não é um protocolo — é um modelo de referência usado para projetar, solucionar problemas e ensinar comunicações em rede.

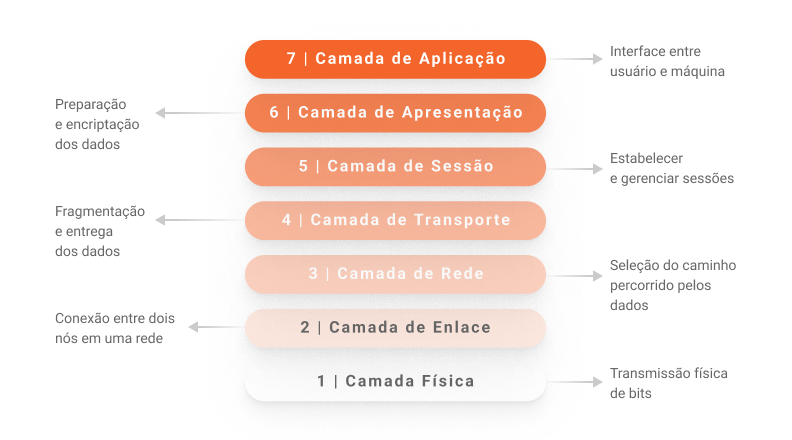

As 7 camadas do modelo OSI:
| Camada | Nome | O que faz | Protocolos / exemplos-chave |
|---|---|---|---|
| 7 | Aplicação | Serviços e APIs voltados para o usuário | HTTP, HTTPS, DNS, FTP, SMTP |
| 6 | Apresentação | Codificação de dados, criptografia, compressão | TLS/SSL, JPEG, ASCII |
| 5 | Sessão | Estabelece, gerencia e encerra sessões | NetBIOS, RPC |
| 4 | Transporte | Comunicação ponta a ponta, controle de fluxo, correção de erros | TCP, UDP |
| 3 | Rede | Endereçamento lógico, roteamento, encaminhamento de pacotes | IP, ICMP, BGP, OSPF |
| 2 | Enlace de dados | Transferência de dados nó a nó, endereçamento MAC, detecção de erros | Ethernet, Wi-Fi (802.11), ARP |
| 1 | Física | Transmissão de bits brutos sobre o meio físico | Cabos, fibra óptica, ondas de rádio |

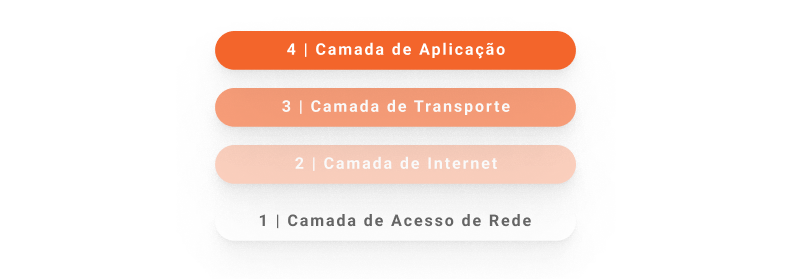

O que é o modelo TCP/IP?
O modelo TCP/IP é a implementação prática da comunicação em rede que executa a internet. Foi desenvolvido pela DARPA nos anos 70 e condensa o modelo OSI em 4 camadas.
| Camada TCP/IP | Corresponde às camadas OSI | Protocolos-chave |
|---|---|---|
| Aplicação | Camadas 5, 6, 7 | HTTP, HTTPS, DNS, SMTP, FTP |
| Transporte | Camada 4 | TCP, UDP |
| Internet | Camada 3 | IP (IPv4, IPv6), ICMP |
| Acesso à rede | Camadas 1, 2 | Ethernet, Wi-Fi, ARP |
OSI vs TCP/IP: diferenças-chave
| Aspecto | Modelo OSI | Modelo TCP/IP |
|---|---|---|
| Número de camadas | 7 | 4 |
| Propósito | Modelo de referência / conceitual | Implementação prática |
| Desenvolvimento | ISO, 1984 | DARPA, anos 70 |
| Uso | Ensino, diagnóstico, design de segurança | Comunicação real da internet |
| Camadas de Sessão e Apresentação | Explícitas (Camadas 5 e 6) | Fundidas na camada de Aplicação |
| Implementação no mundo real | Não implementado diretamente | Alimenta a internet |
O modelo OSI é o que você usa para pensar. O modelo TCP/IP é o que a internet realmente executa.
Como uma requisição web percorre as camadas
Quando você carrega https://azion.com:
- Camada 7 (Aplicação) — O navegador gera uma requisição HTTP GET.
- Camada 6 (Apresentação) — TLS criptografa a requisição.
- Camada 5 (Sessão) — Uma sessão TCP é estabelecida.
- Camada 4 (Transporte) — TCP divide os dados em segmentos e adiciona números de porta (443 para HTTPS).
- Camada 3 (Rede) — IP adiciona endereços IP de origem e destino; decisões de roteamento são tomadas.
- Camada 2 (Enlace de dados) — Ethernet adiciona endereços MAC para o próximo salto de rede.
- Camada 1 (Física) — Os bits são transmitidos como sinais elétricos, pulsos de luz ou ondas de rádio.
No destino, o processo se inverte — cada camada desempacota seu envelope até que a requisição HTTP chegue ao servidor web.
Onde os produtos de segurança operam no modelo OSI
| Produto | Camada OSI |
|---|---|
| WAF (Web Application Firewall) | Camada 7 (Aplicação) |
| Terminação TLS/SSL | Camada 6 (Apresentação) |
| Load balancer (HTTP) | Camada 7 (Aplicação) |
| Load balancer (TCP) | Camada 4 (Transporte) |
| Proteção DDoS volumétrica | Camada 3 (Rede) |
| Proteção DDoS de aplicação | Camada 7 (Aplicação) |
| Firewall de rede | Camadas 3–4 |
Diagnóstico por camada OSI
| Problema | Camada OSI provável |
|---|---|
| Sem conexão física, cabo desconectado | Camada 1 (Física) |
| Conflito de endereço MAC, problemas ARP | Camada 2 (Enlace de dados) |
| Não consegue fazer ping em um IP, falha de roteamento | Camada 3 (Rede) |
| Porta bloqueada, conexão TCP recusada | Camada 4 (Transporte) |
| Erro de certificado TLS, falha do handshake HTTPS | Camada 6 (Apresentação) |
| HTTP 404, erro de API, bug de aplicação | Camada 7 (Aplicação) |
Perguntas frequentes
O que é o modelo OSI em termos simples? O modelo OSI é um framework de 7 camadas que descreve como os dados se movem por uma rede. A Camada 1 são os cabos físicos e os sinais. A Camada 7 são as aplicações com as quais os usuários interagem, como navegadores web e clientes de e-mail. Cada camada lida com um trabalho específico e passa os dados para a próxima camada.
Qual é a diferença entre os modelos OSI e TCP/IP? OSI é um modelo de referência teórico com 7 camadas usado para entender e projetar redes. TCP/IP é o conjunto de protocolos de 4 camadas que a internet executa. As Camadas 5, 6 e 7 do OSI são combinadas na camada de Aplicação do TCP/IP.
Em qual camada o HTTP opera? HTTP opera na Camada 7, a camada de Aplicação, tanto no modelo OSI quanto no TCP/IP.
Em qual camada o IP opera? IP (Internet Protocol) opera na Camada 3, a camada de Rede no OSI, e a camada de Internet no TCP/IP. O IP é responsável pelo endereçamento lógico (endereços IP) e pelo roteamento de pacotes entre redes.
Em qual camada o TLS opera? TLS (Transport Layer Security) opera principalmente na Camada 6, a camada de Apresentação no modelo OSI, onde lida com a criptografia e descriptografia de dados antes de chegarem à aplicação.
Em qual camada o TCP opera? TCP (Transmission Control Protocol) opera na Camada 4, a camada de Transporte. Ele fornece entrega confiável, ordenada e verificada de dados entre aplicações.
Por que ainda ensinamos o modelo OSI se TCP/IP é o que está em uso? O modelo OSI fornece uma maneira sistemática de isolar e diagnosticar problemas de rede. Ao identificar em qual camada um problema ocorre, os engenheiros podem rapidamente estreitar a causa. Ele continua sendo o framework padrão para diagnóstico de redes, documentação de design e arquitetura de segurança.
Do que a camada de Rede é responsável? A camada de Rede (Camada 3 no OSI) é responsável pelo endereçamento lógico, roteamento e encaminhamento de pacotes entre diferentes redes. IP (Internet Protocol) é o principal protocolo nesta camada. Todo roteador na internet opera na Camada 3.
